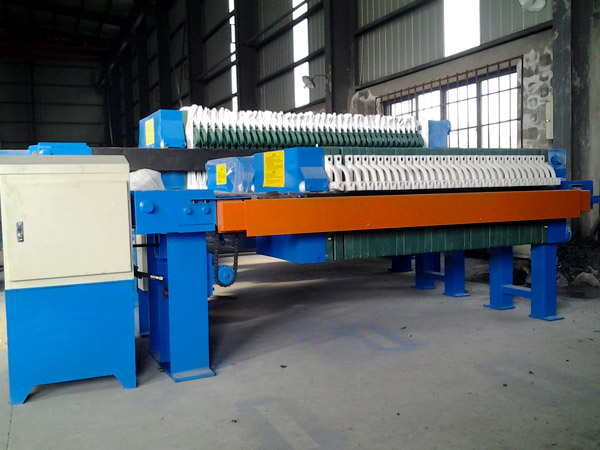

液压厢式压滤机

液压厢式压滤机

产品简介:液压厢式压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽,其凸出部位用以支撑滤布。

7*24小时服务热线13706719579

液压厢式压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽,其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上,由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室 在滤布上形成滤渣,直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。随后打开压滤机卸除滤渣,清洗滤布,重新压紧板、框,开始下一工作循环。

液压厢式压滤机

结构特点

1、采用先进的澳地利技术,外形美观大方。

2、结构刚度大,运行平稳、噪音低。

3、配置先进的浓缩预处理设备, (对污泥絮凝效果好)运行成本低。

4、重力脱水区配置先进的布料器,使物料分布均匀,延长滤带寿命。

5、具有超长的重力脱水区和楔形脱水区,物料脱水充分,保证物料不会在压榨区内溢出。

6、辊系排列科学有序,重力脱水、楔形脱水、压榨脱水分别排出,互不干扰,压榨脱水辊直径比率大,脱水效果好。因此生产能力大、节能高效。

7、从进料到排出泥饼连续作业自动化程度高,根据需要可设plc接口,便于微机集中控制。

8、动力传动机构采用机械或变频无级调速,调速范围大,适应性广。

9、滤带设有可靠的反冲洗装置,保证滤带的脱水效果。

10、采用气动张紧和气动自动纠偏装置,保证滤带的安全正常运行。

11、操作安全可靠,采用红外安全防护和全方位的紧急安全停车装置。

12、可根据不同物料配置不同结构的滤带过滤精度高。

液压厢式压滤机

安装调试

1、压滤机应安装在平整的混凝土基础上。进料端的止推板机脚用地脚螺栓固定在基础上;支架端不用地脚螺栓,或地脚螺栓定位后用两只螺母锁紧,螺母垫片与机脚座之间留适当间隙,这机脚可微量伸缩。定位前安装人员应校正横梁与止推板大平面的垂直度。

2、地基结构应由建筑工程人员按设备负荷情况进行设计,地脚螺栓以预留孔位两次灌浆为宜。

3、压滤机四周应有足够的操作维护空间,液压压紧压滤机要选择适当的位置放置液压站,确保液压站能正常工作。

4、按工作要求放好滤板,布置进料、洗涤及排液管路。配备过滤压力显示表和控制过滤压力的回流通道。如是隔膜挤榨式,则布置压缩空气管路。

5、液压压滤机,液压站油箱内注入清洁的20#-40#液压用机械油,使用温度>-5℃;如环境温度偏低,可选用相似粘度,低凝点的液压油。液压油须经80-100目滤网加入。

6、机械或液压压紧装置,接通电源起动电机应工作正确。液压压紧加压时压力表应平稳上升,液压系统无泄流现象,根据机型大小正确调整液压站工作压力,试机后若发现油箱贮油不足须予以补充。

保养事项

1、调试正常的压滤机方可进料工作,每班工作前要对整机作全面检查。机械压紧传动部件及减速箱须加足润滑油;液压压紧复查油箱贮油量及液压站工作压力,液压油一般每年更换一次,更换时应对液压系统作—次全面清洗,液压站工作压力小于油缸高工作压力,但小不能低于过滤压力允许值,过小会引起较大渗漏,过大会损坏机件。

2、禁止在滤板少于规定数量的情况厂开机工作,以免损坏机件。加料前检查滤板排列情况,滤布不能有折叠现象,防止发生较大渗漏;卸饼后滤板一定要紧靠压紧排列整齐。

3、待一切正常后方可压紧滤板加压过滤,过滤压力和过滤温度须在规定范围之内,过滤压力过高会引起渗漏,过滤温度过高塑料滤板易变形,加料时悬浮液要浓度均匀。不得有混杂物;卸饼后滤布及滤板须冲洗干净,不允许残渣粘贴在密封面或进料通道内,否则会影响进料畅通及滤板的密封性,从而相起因滤板两侧压力不平衡,导致滤板变形损坏。


工作原理

液压厢式压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

液压厢式压滤机原理图

技术参数

液压厢式压滤机技术参数图
