800-UBK厢式压滤机

800-UBK厢式压滤机

产品简介:800-UBK厢式压滤机利用一种特殊的过滤介质,对对象施加一定的压力,使得液体渗析出来的一种机械设备,是一种常用的固液分离设备。在18世纪初就应用于化工生产,至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。

7*24小时服务热线13706719579

800-UBK厢式压滤机利用一种特殊的过滤介质,对对象施加一定的压力,使得液体渗析出来的一种机械设备,是一种常用的固液分离设备。在18世纪初就应用于化工生产,至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。

过滤板具有性能稳定、操作方便、安全、省力;金属榨筒由无缝钢管加工、塑钢滤板精铸成型,耐高温、高压,经久耐用。

压紧机构

手动压紧、机械压紧、液压压紧。

1、手动压紧:是以螺旋式机械千斤顶推动压紧板将滤板压紧。

2、机械压紧:压紧机构由电动机(配置先进的过载保护器)减速器、齿轮付、丝杆和固定螺母组成。压紧时,电动机正转,带动减速器、齿轮付,使丝杆在固定丝母中转动,推动压紧板将滤板、滤框压紧。当压紧力越来越大时,电机负载电流变大,当大到保护器设定的电流值时,达到较大压紧力,电机切断电源,停止转动,由于丝杆和固定丝母有可靠的自锁螺旋角,能可靠地保证工作过程中的压紧状态,退回时,电机反转,当压紧板上的压块,触压到行程开关时退回停止。

3、液压压紧:液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有:电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。液压压紧机械压紧时,由液压站供高压油,油缸与活塞构成的元件腔充满油液,当压力大于压紧板运行的摩擦阻力时,压紧板缓慢地压紧滤板,当压紧力达到溢流阀设定的压力值(由压力表指针显示)时,滤板、滤框(板框式)或滤板(厢式)被压紧,溢流阀开始卸荷,这时,切断电机电源,压紧动作完成,退回时,换向阀换向,压力油进入油缸的有杆腔,当油压能克服压紧板的摩擦阻力时,压紧板开始退回。液压压紧为自动保压时,压紧力是由电接点压力表控制的,将压力表的上限指针和下限指针设定在工艺要求的数值,当压紧力达到压力表的上限时,电源切断,油泵停止供电,由于油路系统可能产生的内漏和外漏造成压紧力下降,当降到压力表下限指针时,电源接通,油泵开始供油,压力达到上限时,电源切断,油泵停止供油,这样循环以达到过滤物料的过程中保证压紧力的效果。

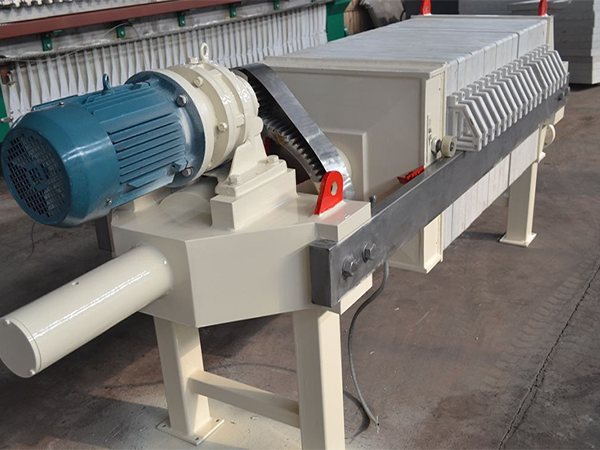

 800-UBK厢式压滤机实拍

保养事项

1、调试正常的压滤机方可进料工作,每班工作前要对整机作全面检查。机械压紧传动部件及减速箱须加足润滑油;液压压紧复查油箱贮油量及液压站工作压力,液压油一般每年更换一次,更换时应对液压系统作—次全面清洗,液压站工作压力小于油缸高工作压力,但小不能低于过滤压力允许值,过小会引起较大渗漏,过大会损坏机件。

2、禁止在滤板少于规定数量的情况厂开机工作,以免损坏机件。加料前检查滤板排列情况,滤布不能有折叠现象,防止发生较大渗漏;卸饼后滤板一定要紧靠压紧排列整齐。

3、待一切正常后方可压紧滤板加压过滤,过滤压力和过滤温度须在规定范围之内,过滤压力过高会引起渗漏,过滤温度过高塑料滤板易变形,加料时悬浮液要浓度均匀。不得有混杂物;卸饼后滤布及滤板须冲洗干净,不允许残渣粘贴在密封面或进料通道内,否则会影响进料畅通及滤板的密封性,从而相起因滤板两侧压力不平衡,导致滤板变形损坏。

4、滤布的选择一定要符合滤桨的过滤技术要求,新滤布制作前应先缩水,开孔直径应小于滤板孔径,配套滤板时布孔与板孔应相对同心,进料孔布简应贴紧筒壁,否则会造成,过滤不清,过滤速率低,布筒破裂,达不到预期过滤目的后果。

5、压滤机在压滤初期,滤波较混浊,当滤布上形成一层滤饼后滤液就会变清。如滤液一直混浊或有清变混,则可能是滤布破损或布孔与板孔偏差,此时要关闭该阀或停止进料更换滤布。滤板间允许有滤布毛细现象引起的少量渗漏。


工作原理

厢式压滤机工作原理是由滤板排列组成滤室(滤板两侧凹进,每两块滤板组合成一厢形滤室)。

滤板的表面有麻点和凸台,用以支撑滤布。滤板的中心和边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上,由压紧装置压紧滤板。滤板之间的滤布起密封作用。


技术参数

800-UBK厢式压滤机技术参数
