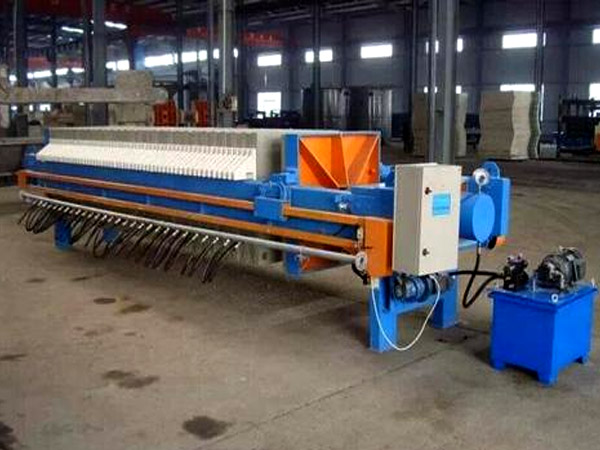

自动板框压滤机

自动板框压滤机

产品简介:自动板框压滤机通过压力变送器检测当前拉板液压系统的油路压力,将其所感知的压力信号转换成PLC能识别的模拟量,从而实现控制拉板的前进与后退

7*24小时服务热线13706719579

自动板框压滤机通过压力变送器检测当前拉板液压系统的油路压力,将其所感知的压力信号转换成PLC能识别的模拟量,从而实现控制拉板的前进与后退。设置的光电开关,让拉板系统在拉板过程或者整个系统运行过程中都可以实现即时暂停/恢复,让操作过程更加人性化。

自动板框压滤机

组成结构

增强聚丙烯板

(a)增强聚丙烯板经改进聚丙烯配方,增加玻璃纤维成分含量,具有化学性能稳定,优良的耐腐蚀性能,无毒、无味、重量轻、强度大、韧性好、人工卸料时劳动强度低、经久耐用。滤板型腔设计合理,采用点状圆锥凸台,流道设计独特,凸点大小、排列稀密、角度等进行精密的研究,对过滤和脱水量的影响很大,达到流速快,过滤周期短,压滤机的工作效率大大提高。

(b)加深滤板的泄水槽,使物料畅通无阻,不会阻塞,装卸滤布方便,增快过滤速度,缩短生产周期,增加生产次数,并变大有效过滤容积,使滤饼厚度增加为30mm,产量显著提高。

(c)过滤的泥饼含水率低,滤板一旦拉开,滤饼将凭借自身的重量,无需外力的作用自动脱离滤布。

液压系统

液压站为立式结构,液压系统完成油缸的压紧及松开两个基本动作能自动保压,提高了整个液压系统的安全性,可靠性,同时便于用户的维护与保养,整个液压站的关键元件:油缸采用中德合资无锡液压元件厂的产品,单向阀、换向阀、溢流阀等液压元件采用台湾和上海华岛液压件厂产品,从而使整个液压系统更加安全可靠,确保用户整个过滤过程的顺利完成。

(a)油缸压紧松开液压系统:是由动力系统、控制系统、执行元件三部分组成,控制系统由高压溢流阀、压力表、单向阀,电磁换向阀、液控单向阀、低压溢流阀、电接点压力表等组成。油缸压紧压力由高压溢流阀调定,拉板压力由低压溢流阀调定,保压系统由单向阀和截止阀控制,通过电磁换向阀实现油缸压紧松开两个基本动作;电接点压力表实现油缸后腔(高压腔)压力的自动补压,使压力稳定在一个范围之内,确保过滤过程的顺利完成。

(b)油马达拉板取板液压系统:它由动力系统(低流量柱塞泵10r/min)、控制系统(液压元件)、执行元件(油马达)三部分组成,控制系统由低压溢流阀、电磁换向阀组成。油马达拉板取板压力由溢流阀调定(3-4Mpa);使拉板速度保持在一个合适范围之内,通过电磁换向阀实现油马达拉板取板两个基本动作。

自动板框压滤机

结构特点

1、采用先进的澳地利技术,外形美观大方。

2、结构刚度大,运行平稳、噪音低。

3、配置先进的浓缩预处理设备, (对污泥絮凝效果好)运行成本低。

4、重力脱水区配置先进的布料器,使物料分布均匀,延长滤带寿命。

5、具有超长的重力脱水区和楔形脱水区,物料脱水充分,保证物料不会在压榨区内溢出。

6、辊系排列科学有序,重力脱水、楔形脱水、压榨脱水分别排出,互不干扰,压榨脱水辊直径比率大,脱水效果好。因此生产能力大、节能高效。

7、从进料到排出泥饼连续作业自动化程度高,根据需要可设plc接口,便于微机集中控制。

8、动力传动机构采用机械或变频无级调速,调速范围大,适应性广。

9、滤带设有可靠的反冲洗装置,保证滤带的脱水效果。

10、采用气动张紧和气动自动纠偏装置,保证滤带的安全正常运行。

11、操作安全可靠,采用红外安全防护和全方位的紧急安全停车装置。

12、可根据不同物料配置不同结构的滤带过滤精度高。


工作原理

自动板框压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

自动板框压滤机原理图

过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤,每个滤板的下方出液孔上装有水咀,滤液直观地从水咀里流出。暗流过滤,每个滤板的下方设有出液通道孔,若干块滤板的出液孔连成一个出液通道,由止推板下方的出液孔相连接的管道排出。

洗涤方式:滤饼需要洗涤时,有时流单向洗涤和双向洗涤,暗流单向洗涤和双向洗涤。


技术参数

自动板框压滤机技术参数图
