产品简介:小型厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成,滤布固定在板框上的,这是早期主要压滤机形式,而厢式压滤机的滤室是由相邻两块凹陷的滤板构成,主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏。

7*24小时服务热线13706719579

小型厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成,滤布固定在板框上的,这是早期主要压滤机形式,而厢式压滤机的滤室是由相邻两块凹陷的滤板构成,主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏。

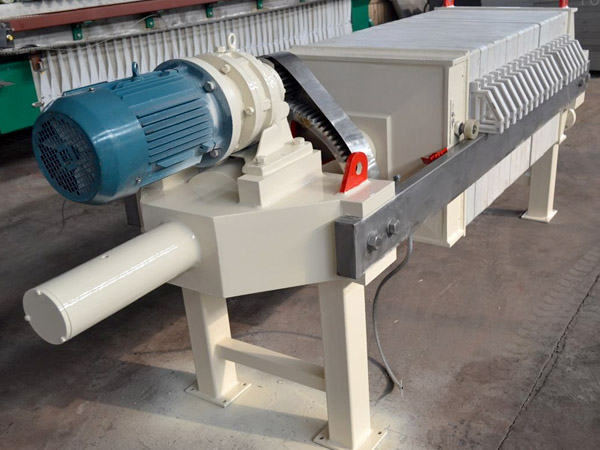

小型厢式压滤机

影响因素

入料压力

在实际生产过程中,过滤压力一般是由入料泵提供的(现场也有极小的比例采用泵和空压机联合给料,在此暂不作探讨),所以,影响过滤速度极为重要的因素就是入料泵的给料压力。给料压力直接影响着压滤机的工况,而压滤机的分离效果也与之有很大的关系。实际使用中发现,在压滤脱水过程中,通过流体静压缩小滤饼的孔隙率,可排出大部分水分,但仅仅靠提高流体静压力,脱水效果并不理想。分析其原因可能在于:随着压力的变大,滤饼孔隙率逐渐减小,滤饼孔隙的饱和度逐渐降低,但是,当滤饼的饱和度接近剩余饱和度时,滤饼水分基本不再降低。通过分析滤饼的显微结构可知,此时颗粒成拱桥结构,这种结构包含的水分不但很难用常规入料泵所提供的流体静压力排出,而且会造成设备磨损和故障。

入料灰分

入料矿浆灰分的高低,一般是由原煤夹带的泥质页岩等粘土类矿物质在洗选过程中泥化形成的细泥含量决定的,同样,矿浆中细泥的含量大小也决定了入料矿浆的粘度,进而对过滤速度造成影响。但是,这类因素在现场生产中几乎是不可控的。


组成部分

机架部分

机架部分是机器的主体,用以支撑过滤机构,连接其它部件。它主要由止推板、压紧板、油缸体和主梁等部件组成。机器工作时,油缸体内的活塞推动压紧板,将位于压紧板与止推板之间的滤板、隔膜板、滤布压紧,以保证带有压力的料浆在滤室内进行加压过滤。

过滤部分

1.过滤部分是由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布、隔膜滤板组成,滤板、滤布与隔膜滤板的相间排列,形成了若干个独立的过滤单元──滤室过滤开始时,料浆在进料泵的推动下,经止推板上的进料口进入各滤室内,并借进料泵产生的压力进行过滤。由于滤布的作用,使固体留在滤室内形成滤饼,滤液由水嘴 (明流)或出液阀(暗流)排出(水嘴规格见附表一)。若需洗涤滤饼,可由止推板上的洗涤口通入洗涤水,对滤饼进行洗涤;若需要较低含水率的滤饼,同样可从洗涤口通入压缩空气,穿过滤饼层,以带走滤饼中的部分水分(适用于Uk机型)。若从进气口通入压缩空气或高压液体,鼓动隔膜,对滤饼进行压榨,可进一步降低滤饼的含水率

2.在压滤机使用过程中,滤布起着关键的作用,其性能的好坏,选型的正确与否直接影响着过滤效果。所使用的滤布中,常见的是由合成纤维纺织而成,根据其材质的不同可分为涤纶、维纶、丙纶、锦纶等几种。

3.除此之外,常用的过滤介质还包括棉纺布、无纺布、筛网、滤纸及微孔膜等,根据实际过滤要求而定。


工作原理

厢式压滤机工作原理是由滤板排列组成滤室(滤板两侧凹进,每两块滤板组合成一厢形滤室)。

小型厢式压滤机原理图

滤板的表面有麻点和凸台,用以支撑滤布。滤板的中心和边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上,由压紧装置压紧滤板。滤板之间的滤布起密封作用。


技术参数

小型厢式压滤机技术参数
