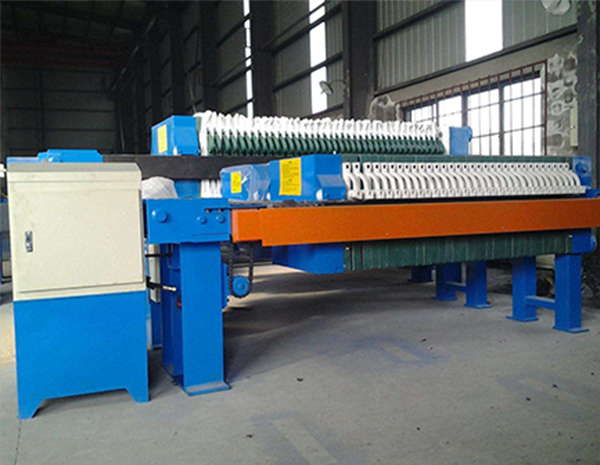

产品简介:1000-UBK厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成,滤布固定在板框上的,这是早期主要压滤机形式,而厢式压滤机的滤室是由相邻两块凹陷的滤板构成,主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏。

7*24小时服务热线13706719579

1000-UBK厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成,滤布固定在板框上的,这是早期主要压滤机形式,而厢式压滤机的滤室是由相邻两块凹陷的滤板构成,主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏。组成部分

拉板部分

1.自动拉板部分

自动拉板部分由液压马达、机械手、传动机构和暂停装置等组成。液压马达带动传动链条从而带动机械手运动,将隔膜板、滤板逐一拉开。机械手的自动换向是靠时间继电器(KT1、KT2)设定的时间(2-3秒)来控制的。暂停装置可随时控制拉板过程中的停、进动作,以保证拉板机构拉板卸料的顺利实现。

2.手动拉板部分

采用人工手动依次拉板卸料。

液压部分

液压部分是驱动压紧板压紧或松开滤板的动力装置,配置了柱塞泵及各种控制阀。压紧滤板时,按下“压紧”按钮,电机启动,活塞杆前移,压紧滤板;当油压上升到电接点压力表的上限值时,电接点压力表上限接通而停泵;此时,压滤机即进入自动保压状态;当油压降至电接点压力表调定的下限值时,柱塞泵重新启动以保证过滤所需工作压力;回程时,按下“回程”按钮,电机启动,活塞杆带动压紧板回程,滤板松开;按下“拉板”按钮,机械手自动往复拉板,当拉完后一块板时,装在止推板主梁上的行程开关被触动,机械手自动回程,当机械手回至起始位置时,触动行程开关而自动停止。

电控部分

电控部分是整个系统的控制中心。具体原理请参看厂家提供的电气系统图。


操作规程

准备工作

1.操作人员须按规定穿戴防护用品,应扎好袖口,不准围围巾,女工发辫应挽在帽子里。 

2.检查电气开关、电线、接地是否良好。 

3.检查零件是否完好和紧固情况,防护装置是否正常的。 

4.检查滤布状况,滤布不得折叠和破损。 

5.检查各关口接头有否接错,法兰螺栓有否均匀旋紧,垫片有否垫好。 

操作程序

压滤机操作按下述程序进行:压紧滤板→开泵进料→关闭进料泵→拉开滤板卸料→清洗检查滤布→准备进入下一循环。


工作原理

压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤,每个滤板的下方出液孔上装有水咀,滤液直观地从水咀里流出。暗流过滤,每个滤板的下方设有出液通道孔,若干块滤板的出液孔连成一个出液通道,由止推板下方的出液孔相连接的管道排出。

洗涤方式:滤饼需要洗涤时,有时流单向洗涤和双向洗涤,暗流单向洗涤和双向洗涤。


技术参数

1000-UBK厢式压滤机
