产品简介:1500灰板是水处理工艺中关键装置,在滤池中起到承载滤料层过滤和反冲洗配水(气)的双重作用。滤板质量的优劣(特别是滤板的平整度和精度)直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。

免费获取报价

7*24小时销售热线13706719579 18106519592

1500灰板 / 产品详情

1500灰板是水处理工艺中关键装置,在滤池中起到承载滤料层过滤和反冲洗配水(气)的双重作用。滤板质量的优劣(特别是滤板的平整度和精度)直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。传统的滤池配水系统过滤和反冲洗时阻力大,配水不均匀、死水区多、滤料易板结、积泥,同时由于局部冲洗强度造成承托层松动,出现漏砂等不良后果。

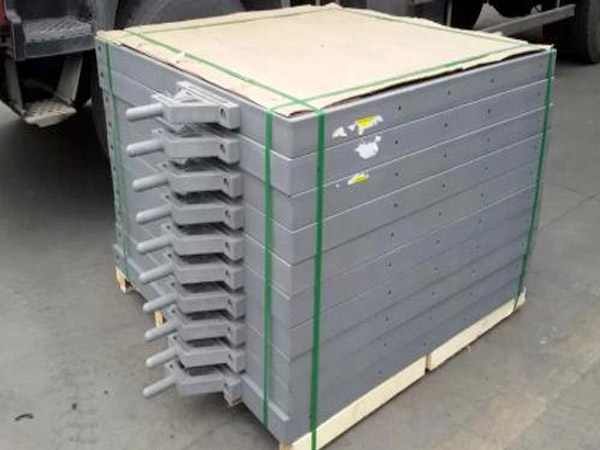

1500灰板

安装要求

滤板水平安装精度要求较高,其重要基础是涉及滤梁的整池平整及预埋铆固滤板用的不锈钢件定位准确性,因此,滤梁找平要求水平线,须要有配置高标准的金属模具和熟练的制造技术,才能确保滤梁的平整度,平面找平后,再安装滤板。

1、按设计图纸要求进行施工,单个池板面水平误差大于± 2mm,各格滤池的标高误差不大于± 5mm ;

2、滤板接缝要求不漏气,不漏水,能承受冲洗的压力;

3、滤板铺放前,用水准仪检测支承梁面标高值误差小于 ± 2mm ;

4、滤板接缝用 903 聚合物水泥砂浆进行嵌压和填实,嵌缝在潮湿环境中养护三天,七天后投入使用;

5、施工中应注意砂浆不能漏入池内或封着滤头,安装后,要清理干净滤板面砂浆。

产品优点

高精度不锈钢滤板采用不锈钢板材机械加工成型。配水系统安装后双向承压强度高;采用高强度工程塑料制造的专用滤头组件,开孔比科学;在结构中滤头采用强化螺纹固定,橡胶垫圈密封,连接牢固,永不脱落;滤板与滤头间无死水区,不积泥、不锈蚀、耐老化;安全卫生、耐久使用、无须维护保养。可根据用户滤池池型灵活定制,改变了以往滤板因工艺限制只能采用近正方形的块状设计模式,实现了滤池内两条滤梁间滤板整块通长制造和安装,滤板底部无承托处不存在拼接缝,确保滤池滤板的整体性和永久性稳定、安全、高效运行的理想目标。

1500灰板

产品构造

不锈钢滤板配水系统由底部承载结构、不锈钢滤板、装配式专用配水滤头等主要部分组成。

承载结构:滤板底部承载结构由连接池底及池壁的竖向不锈钢支柱和横向不锈钢承载横梁组成,不锈钢支柱及承载横梁均为型钢。新建滤池工程中,不锈钢承载结构可与预埋在池底及池壁的预埋件焊接或与预埋螺栓连接固定;原有滤池改造工程中,可通过植筋方式将固定螺栓置于池底及池壁,然后与不锈钢支撑柱、承载横梁固定,使不锈钢滤板承载结构与滤池土建结构连为一体:对于已有混凝土滤梁构造的滤池,也可利用原有混凝土支撑梁旌工安装。

不锈钢滤板:滤板采用不锈钢板制造,按照工艺要求,滤板双面开设有安装滤头预埋件孔及卡槽。滤板上表面机械模压一次成型,对应于滤头安装位置分布多条凸凹结构的加强筋条;滤板下部与上部加强筋垂直方向布置多条加强肋板,起到固定滤头预埋件及底部加强作用;特殊构造的滤头预埋件上下设有卡槽,穿过滤板上下两层固定孔后旋转一定角度后定位锁紧固定。

配水滤头:滤头通过套管、卡槽、密封圈安装于滤板上,根据滤池不同的冲洗方式设置相应的开孔比,配置不同型号的滤头或不同密度的滤头。单水冲洗滤池采用短柄滤头,滤杆与滤板底面平齐;气水反冲洗滤池采用长柄滤头,滤杆伸出滤板底部一定长度,滤杆上设有进气长槽和进气、排气圆孔,以满足气水反冲洗滤池冲洗时形成稳定气垫层,均匀进气、以及排气的要求。
