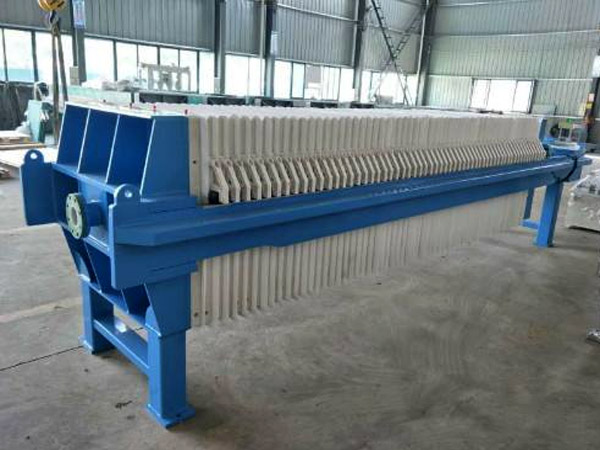

隔膜板框压滤机

隔膜板框压滤机

产品简介:隔膜板框压滤机具有压榨压力高、耐腐蚀性能好维修方便、安全可靠等优点,是冶金、煤气、造纸、炼焦、制药、食品、酿造、精细化工等行业客户的选择。

7*24小时服务热线13706719579

隔膜板框压滤机具有压榨压力高、耐腐蚀性能好维修方便、安全可靠等优点,是冶金、煤气、造纸、炼焦、制药、食品、酿造、精细化工等行业客户的选择。

隔膜压滤机已被广泛应用于需要固液分离的各个领域。隔膜式压滤机被认为是普通厢式压滤机的替代升级设备。

隔膜板框压滤机在单位面积处理能力、降低滤饼水分、对处理物料的性质的适应性等方面都表现出较好的效果。

隔膜板框压滤机与普通厢式压滤机的主要不同之处就是在滤板的两侧加装了两块弹性膜(复合橡胶隔膜是整体膜片),运行过程中,当入料结束,可将高压流体介质注入隔膜板中,这时整张隔膜就会鼓起,压迫滤饼,从而实现滤饼的进一步脱水,就是压榨过滤。

隔膜板框压滤机应用于污泥、污水处理,滤饼含水率低已经做到60%以下,相比传统的厢式压滤机,滤饼含固率高可提高2倍以上,滤饼运输成本大大降低,滤饼可进入电厂直接燃烧,真正将污泥变资源,污水变清泉,完全取代了厢式压滤机。

隔膜板框压滤机

设计要求

(1)过滤压力为0.4~0.6MPa(约为4~6kg/cm2);

(2)过滤周期不大于4h;

(3)每台过滤机可设污泥压入泵一台,泵宜选用柱塞式;

(4)压缩空气量为每1m3滤室不小于2m3/min(按标准工况计);

(5)板框脱水应注意良好的通风、高压冲洗系统、调理前污泥磨碎机设置、压滤后泥饼破碎机设置等。

压滤脱水的设计方法,主要是根据污泥处理量、脱水污泥浓度、压滤机工作程序、压滤压力等计算泥饼产率、所需压滤机面积及台数。


解决方案

1)在压滤机工作状态中,中止的情况肯定是会出现的。如果中止时推销合不到位,就会对后续的工作造成严重的影响。通过对机器运行过程中的观察分析发现:这种现象的产生是由于快开式隔膜压滤机的进料管采用的是钢圈橡胶管,在压力过滤的作用下,管道本身会形成一个反作用力施加给压紧板,这就对油缸的作用力进行一定的抵消作用,导致压紧板反弹,在中止时推销合不到位,出现机器故障。

基于这种情况,提出如下改造方案:对快开式隔膜压滤机的入料软管、保护套方向进行一定调整,具体就是在原有的基础上调转180°,将顺时针弯曲变为逆时针弯曲。这样入料管内的反作用力不仅不会对油缸的作用力产生抵消,同时还能加强压榨作用,从而保证压紧板的工作状态,杜绝中止时发生的故障问题。

2)压滤机工作时,滤板的拉紧以及松开工作是在主梁轨道上进行的,在运行过程中,脱轨现象也时有发生。研究发现,造成这种现象的主要原因是:滤板在收紧工作时,连接滤板的小链发生脱落,导致轨道两侧的工作进度不一致,进而引发故障。

基于小链连接方式的问题,提出如下改造方案:在原设备中,将小链的7环小链降低成3环小链。观察研究表明,扭链的发生是造成小链脱落的重要原因,将小链结构这样改造之后,在检测小链运行情况时,3环比起7环更能及时发现问题,杜绝扭链现象的发生。


工作原理

隔膜板框压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

隔膜板框压滤机原理图

过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤,每个滤板的下方出液孔上装有水咀,滤液直观地从水咀里流出。暗流过滤,每个滤板的下方设有出液通道孔,若干块滤板的出液孔连成一个出液通道,由止推板下方的出液孔相连接的管道排出。

洗涤方式:滤饼需要洗涤时,有时流单向洗涤和双向洗涤,暗流单向洗涤和双向洗涤。


技术参数

隔膜板框压滤机技术参数图
